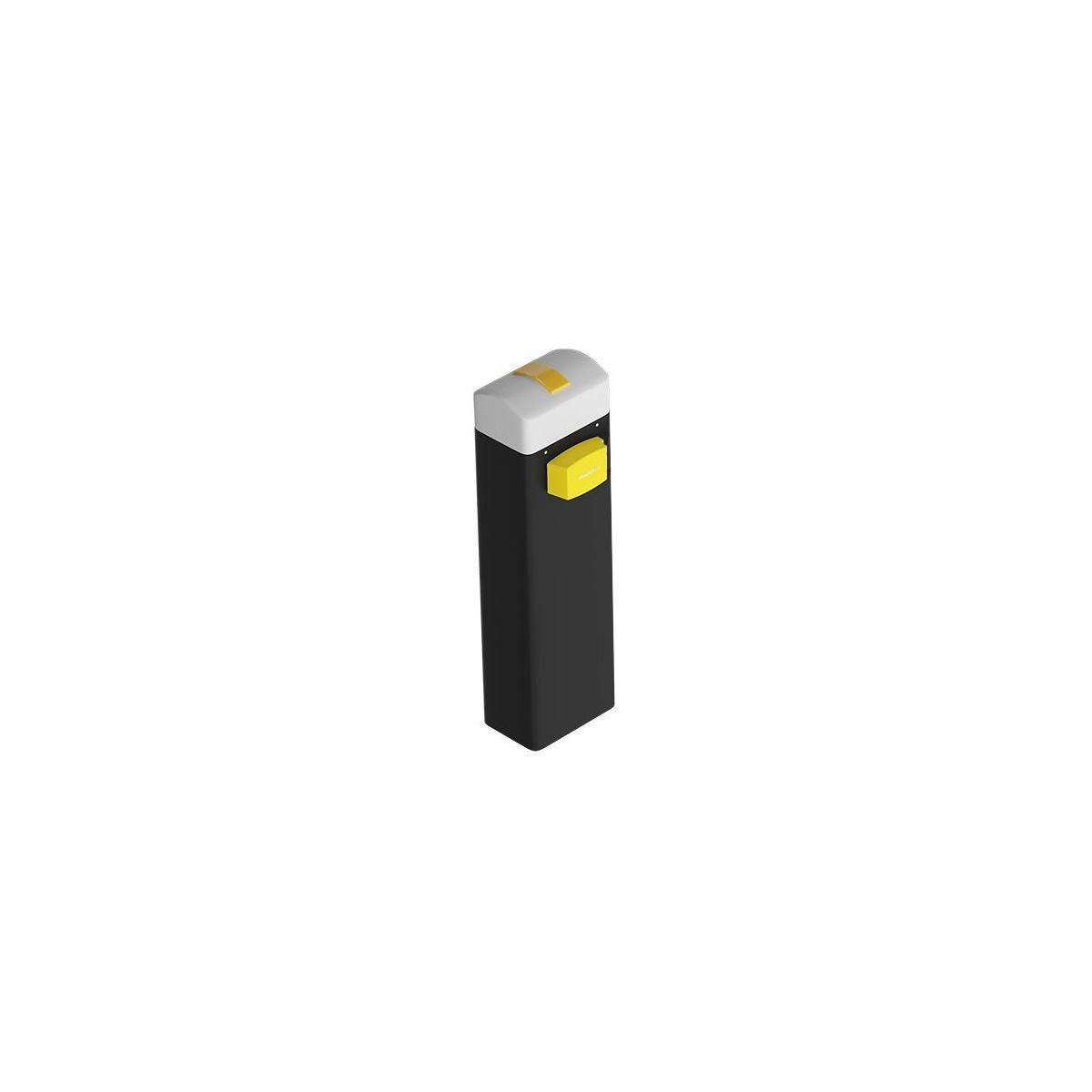

BARRIER-N

Szlabany z serii Barrier to nowoczesne rozwiązanie do kontroli wjazdu i wyjazdu pojazdów na ogrodzonych obszarach i chronionych obiektach (powierzchnie przemysłowe, magazynowe, handlowe i biurowe, parkingi, miejsca parkingowe itp.). Zakres temperatur pracy barier bariery - od –40 do +55 ° C (dodatkowy element grzejny - od –60 do +55 ° C) pozwala na ich zastosowanie w różnych strefach klimatycznych, co potwierdza protokół badania. Szeroki zakres napięcia roboczego (od 180 do 280 V) pozwala na stosowanie barier w sieciach o niestabilnym napięciu.

Wszystkie komponenty barierowe są wykonane z wysokiej jakości materiałów, które są zgodne z dyrektywą 2002/95 / WE (RoHS), która ogranicza zawartość szkodliwych substancji.

Funkcje

• Stalowa obudowa przeciwwandalowa niezawodnie chroni mechanizmy bariery przed wpływami środowiska i uszkodzeniami mechanicznymi.
• Stojak barierowy wykonany jest z blachy stalowej o grubości 1,8 mm. Obudowa jest wzmocniona dodatkowymi żebrami usztywniającymi umieszczonymi wewnątrz, co nadaje konstrukcji wysoką wytrzymałość.
• Solidna, odlewana pokrywa wykonana z wysokiej jakości aluminium niezawodnie chroni jednostkę sterującą przed aktami wandalizmu i nieupoważnioną ingerencją w proces kontroli bariery.
• Dla większego komfortu i bezpieczeństwa pracy bariera jest wyposażona w lampkę sygnalizacyjną LED o małej mocy, która ostrzega jasnym światłem migającym o ruchu wysięgnika. Lampa zintegrowana z górną aluminiową pokrywą eliminuje potrzebę dodatkowego pozyskiwania i instalowania podobnych urządzeń, co skraca czas instalacji i liczbę połączeń elektrycznych. Udana lokalizacja lampy chroni ją przed przypadkowym uszkodzeniem i uszkodzeniem.
• Dostęp do mechanicznych i elektrycznych części urządzenia jest zabezpieczony stalową pokrywą z zamkiem, którą można otworzyć tylko za pomocą klucza krzyżowego, który znajduje się w zestawie barierowym.
• Bariera barierowa jest wyposażona w specjalny mechanizm odłączania, który umożliwia ręczne podnoszenie i opuszczanie wysięgnika przy braku elektryczności. System wyłączania znajduje się wewnątrz stojaka barierowego, do którego dostęp jest zablokowany przez stalową pokrywę z zamkiem.
• Wewnątrz stojaka znajdują się: motoreduktor z mechanizmem odblokowującym, mechanizm wyważający, mechaniczne wyłączniki krańcowe i płyta sterująca w oddzielnej obudowie ochronnej.
• Specjalnie zaprojektowany wentylator wewnątrz stojaka zapobiega przegrzaniu silnika, umożliwiając pracę bariery z dużą intensywnością (do 70%).
• Przekładnia silnika przekładniowego wykonana ze stopu brązu o wysokiej wytrzymałości, zaprojektowana na cały okres użytkowania bariery.
• Specjalnie zaprojektowana otwarta skrzynia biegów i zastosowanie przekładni o dużej średnicy dla równomiernego rozłożenia obciążenia znacznie zwiększają żywotność bariery. Przekładnie skrzyni biegów, mocno osadzone na żeliwnej podstawie, gwarantują wysoką niezawodność i bezawaryjną pracę urządzenia przez cały okres eksploatacji.
• Mechanizm wyważający bariery umożliwia instalację dwóch sprężyn o średnicy drutu 6 mm. W przypadku wysięgnika 4000 mm zainstalowana jest jedna sprężyna. Dla długości wysięgnika 6000 mm dodatkowa sprężyna służy do precyzyjnego wyważenia wysięgnika.
• Otwarte łożyska mechanizmu wyważającego, zgodnie z przepisami technicznymi, mają możliwość dodatkowego smarowania podczas pracy, co zapewnia łatwość konserwacji i długą żywotność bariery.
• Aby zidentyfikować barierę w okresie gwarancyjnym, na korpusie znajduje się specjalne oznaczenie - indywidualny kod bariery do szybkiego określania daty produkcji, czasu i miejsca sprzedaży, numer karty gwarancyjnej. Dostępność tych informacji pozwala znacząco zmniejszyć standardowe warunki gwarancji.

Bariera barierowa wyróżnia się niezawodnością, długą żywotnością i dostosowaniem do rosyjskich warunków eksploatacji.

Przed wysłaniem z magazynu wszystkie bariery przechodzą wieloetapową kontrolę. Mechaniczne i elektroniczne części bariery są sprawdzane przez ponad 15 parametrów pod kątem zgodności z wymaganymi wartościami, w środowisku możliwie najbliższym warunkom pracy.

Rezystancja izolacji każdej bariery jest testowana w zakładzie pod napięciem 1000 V, co gwarantuje jej działanie w najcięższych warunkach pracy.

Prostota konstrukcji asynchronicznego silnika jednofazowego zapewnia wysoką niezawodność działania.

Wszystkie elementy są optymalnie dobrane do strzałek o podanej długości i zapewniają niezawodne działanie mechanizmów przez cały okres użytkowania bariery, która wynosi ponad 1 000 000 cykli otwierania / zamykania, przy jednoczesnym przestrzeganiu nieskomplikowanych przepisów technicznych.

Gdy temperatura bariery osiągnie 125 ° C podczas intensywnego użytkowania, wyzwalana jest ochrona termiczna i bariera jest wyłączana, chroniąc silnik przed przegrzaniem i awarią.

Płyta sterująca

Płyta sterowania barierą została opracowana z uwzględnieniem najnowszych wymagań kompatybilności elektromagnetycznej i obejmuje wszystkie niezbędne filtry zakłóceń elektromagnetycznych. Filtry umożliwiają płynne działanie bariery w przypadku narażenia na niezamierzone zakłócenia radiowe, a także uniemożliwiają interferencję z innymi środkami technicznymi.

• Płyta kontrolna bariery barierowej jest wykonana zgodnie ze wszystkimi obowiązującymi normami bezpieczeństwa.
• Zaletą płyty jest łatwość konfiguracji działania bariery. Wszystkie zaciski na płycie są podpisane dla łatwego połączenia.
• Łatwo wyjmowane terminale znacznie upraszczają proces łączenia.
• Obecność wskaźników świetlnych na tablicy pomaga wizualnie monitorować działanie bariery.
• Położenie płyty w górnej części korpusu bariery znacznie upraszcza proces konfiguracji. Obudowa ma klasę ochrony IP54, dzięki czemu płyta jest skutecznie chroniona przed wnikaniem kurzu i wilgoci.
• Płyta ma swoją własną plastikową obudowę, która chroni elementy pod napięciem przed przypadkowym kontaktem, zapewniając dodatkowe bezpieczeństwo podczas pracy bariery.
• Precyzyjne pokrętła regulacyjne są doprowadzane do powierzchni pokrywy deski, co ułatwia przygotowanie bariery do pracy bez otwierania obudowy.
• Płyta posiada złącze do podłączenia anteny zewnętrznej, co znacznie rozszerza zasięg odbioru sygnału.
• Obecność specjalnego złącza na płycie do podłączenia odbiornika pozwala sterować automatyką DoorHan za pomocą pilotów innych producentów.
• W celu zdalnego sterowania barierą za pomocą pilota, odbiornik ma nośnik o częstotliwości 433 MHz, do którego można przypisać do 60 pilotów.
• Na płycie instalowany jest samoresetujący się bezpiecznik wykonany z materiału polimerowego o bardzo niskiej rezystancji. W przypadku przeciążenia przepływu rezystancja gwałtownie wzrasta, doprowadzając prąd do bezpiecznej wartości w możliwie największym stopniu. Gdy zasilanie zostanie wyłączone lub obwód zostanie przywrócony, bezpiecznik uruchomi się automatycznie, tj. zmniejsza jego odporność.
• Transformator, dzięki zwiększonemu przekrojowi drutu uzwojenia i zoptymalizowanemu rdzeniu, ma ulepszone charakterystyki elektryczne.
• W celu ochrony przed wilgocią powierzchnia deski jest lakierowana.
• Optymalnie dobrana wartość napięcia roboczego warystora pozwala zabezpieczyć transformator i płytę przed szumem impulsowym wysokiego napięcia.
• Dla wygody programowania pilotów istnieje osobny przycisk.

Obecność złączy umożliwia podłączenie dużej liczby dodatkowych urządzeń sterujących i zabezpieczeń, na przykład fotokomórek, które można podłączyć zarówno do otwierania, jak i zamykania bariery.
Wszystkie połączenia niezbędne do działania bariery zostały już wykonane w fabryce, co znacznie skraca czas instalacji.
Cechami tej płyty są również wysoka jakość, niezawodność i wszechstronność. Może być stosowany nie tylko na barierach, ale także we wszystkich typach napędów elektrycznych do bram przesuwnych.
System sterowania radiowego wykorzystuje dynamiczną technologię kodu, która zmienia się wraz z każdym sygnałem, co zapewnia pełne bezpieczeństwo i poufność wytwarzanego sygnału, eliminując nieuprawnione użycie bariery.
Przycisk zatrzymania awaryjnego „Stop” można podłączyć do jednostki sterującej, co umożliwia natychmiastowe zatrzymanie wysięgnika w sytuacji awaryjnej.

Funkcje programowania

Bariera jest programowana za pomocą pokręteł do precyzyjnej regulacji i przełączników DIP. Deska pozwala zaprogramować szereg funkcji zapewniających komfort i bezpieczeństwo korzystania z bariery.

• Automatyczne zamykanie. Funkcja automatycznie zamyka barierę po określonym czasie.
• Odwrotny wysiłek. Ta funkcja ma na celu zwiększenie poziomu bezpieczeństwa podczas korzystania z bariery. Algorytm zastosowany na tablicy jest w stanie rozpoznać przeszkodę, która pojawiła się losowo w zasięgu wysięgnika i wydać polecenie, aby ją zatrzymać i ruszyć w przeciwnym kierunku. Pozwala to uniknąć obrażeń lub poważnych kosztów, jeśli osoba lub obcy przedmiot wpadnie w pole działania systemu automatycznego. Siła, z jaką wydano polecenie odwrócenia wysięgnika, jest konfigurowalna.
• Tryb startowy. W ciągu 2 sekund po poleceniu otwarcia silnik pracuje z maksymalnym wysiłkiem, co jest niezwykle ważne dla komfortowej obsługi bariery w okresie zimowym.
• Piloty do zdalnego programowania.
• Zwolnij do pozycji granicznych.

Automatyczne bariery DoorHan można zintegrować z systemem kontroli dostępu DoorHan lub innymi producentami.

Instalacja i konfiguracja

• Instalacja bariery barierowej jest prosta i nie zajmuje dużo czasu. Wszystkie połączenia elektryczne i regulacje mechaniczne są wykonywane w fabryce. Podczas instalacji konieczne jest jedynie zamocowanie bariery, zainstalowanie wysięgnika i urządzenia zabezpieczającego, zasilanie i wykonanie niezbędnych ustawień.
• Bariera jest bezpiecznie przymocowana za pomocą śrub kotwiących od wnętrza regału w czterech punktach. Dostęp do uchwytu jest zabezpieczony osłoną z zamkiem przed nieuprawnionym demontażem. System montażowy pozwala zainstalować barierę na już przygotowanej powierzchni i nie wymaga dodatkowego betonowania. Dzięki specjalnie zaprojektowanym wspornikom nie ma potrzeby precyzyjnego przygotowywania otworów pod śruby kotwiące, ponieważ mają one szeroki zakres regulacji.
• Zmodernizowane wyłączniki krańcowe w połączeniu z wbudowanymi ogranicznikami mechanicznymi zapewniają dokładne zatrzymanie wysięgnika w skrajnych położeniach i gwarantują długą żywotność bariery.
• Podstawa montażowa ma odporną na korozję powłokę cynkową, która jest odporna na negatywne oddziaływanie środowiska. Zestaw zawiera 4 śruby kotwiące w kształcie litery L do bezpiecznego mocowania stojaka do podstawy (opcjonalnie).
